PV lentasi nima va u qanday ishlab chiqariladi?

PV lentasi nima va u qanday ishlab chiqariladi?

PV tasmasikristalli silikon fotovoltaik modullar ichida oqim uzatish uchun hal qiluvchi o'tkazgichdir. Odatda prokat, tavlanish va qalay qoplama jarayonlaridan o'tadigan yuqori o'tkazuvchanlik mis asosli materialdan tayyorlanadi. Qo'llanilishiga ko'ra, PV lentalari, birinchi navbatda, o'zaro bog'lash lentalari va shina lentalariga bo'linadi.

O'zaro bog'lanish lentalari qo'shni quyosh xujayralari bilan bog'lanib, hujayralar tomonidan ishlab chiqarilgan oqimni hujayra qatoriga o'tkazadi. Odatda kattaroq bo'lgan shina lentalari hujayra satrlaridan oqim to'playdi va uni modulning chiqish terminallari yoki ulanish qutisiga yo'naltiradi. Binobarin, lentaning o'lchov aniqligi, tekisligi, qoplamaning bir xilligi va mexanik xususiyatlari lehim jarayonining barqarorligiga va modulning uzoq muddatli ishonchliligiga bevosita ta'sir qiladi.

Nima uchun mis simni tekis lentaga o'rash kerak?

An'anaviy dumaloq mis simni to'g'ridan-to'g'ri PV modullarida ishlatish mumkin emas; uning kesma shaklini o'zgartirish uchun plastik deformatsiyani talab qiladi, materialni yumaloq profildan aniq kenglik va qalinlik nisbati bilan tekis chiziqqa aylantiradi.

Lenta ishlab chiqarishda prokat jarayonining asosiy vazifasi shunchaki "mis simni tekislash" emas, balki boshqariladigan deformatsiya orqali barqaror kenglik, qalinlik, chekka sifati va tekisligiga erishishdir. Kenglikdagi tebranishlar lehimning tekislanishiga ta'sir qilishi mumkin, notekis qalinlik elektr qarshiligining mustahkamligiga ta'sir qiladi va yomon tekislik keyingi bosqichlarda o'rash tartibsizliklari va beqaror qalay qoplamasiga olib kelishi mumkin.

Shuning uchun, PV tasmasini aylantirish jarayoni materialning deformatsiyasini, kuchlanishni muvofiqlashtirishni, o'lchamlarni tekshirishni va sirt sifatini bir vaqtning o'zida nazorat qilishni talab qiladi.

PV lentasini ishlab chiqarish jarayoni

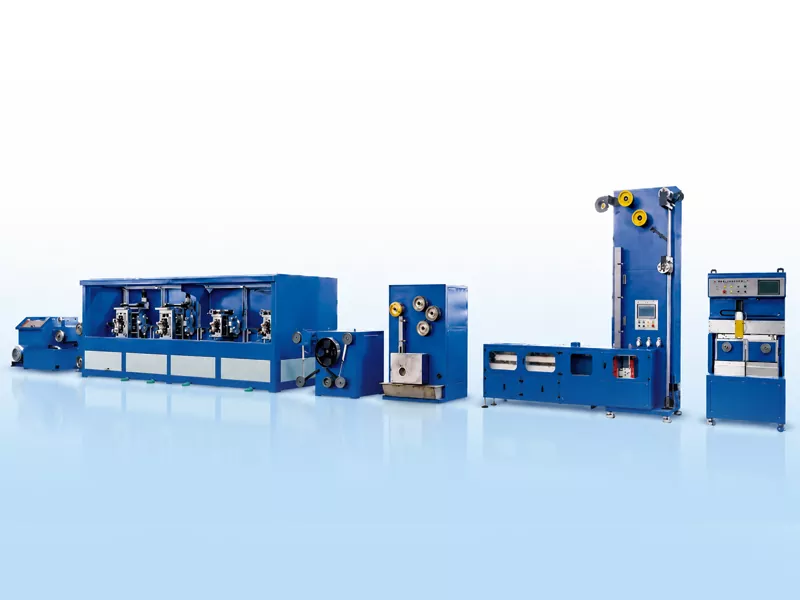

OddiyPV lenta ishlab chiqarish liniyasixomashyo sifatida TU1 kislorodsiz mis simdan foydalanadi. Ko'p bosqichli simlarni chizish, nozik prokatlash, uzluksiz tavlanish, oqim bilan ishlov berish, issiq qalay qoplamasi va avtomatik o'rash kabi jarayonlar orqali dumaloq mis simdan tekis, qalay bilan qoplangan Supero'tkazuvchilar lentalarni uzluksiz ishlab chiqarishga erishadi.

Mis simdan PV lentasini ishlab chiqarish jarayoniga

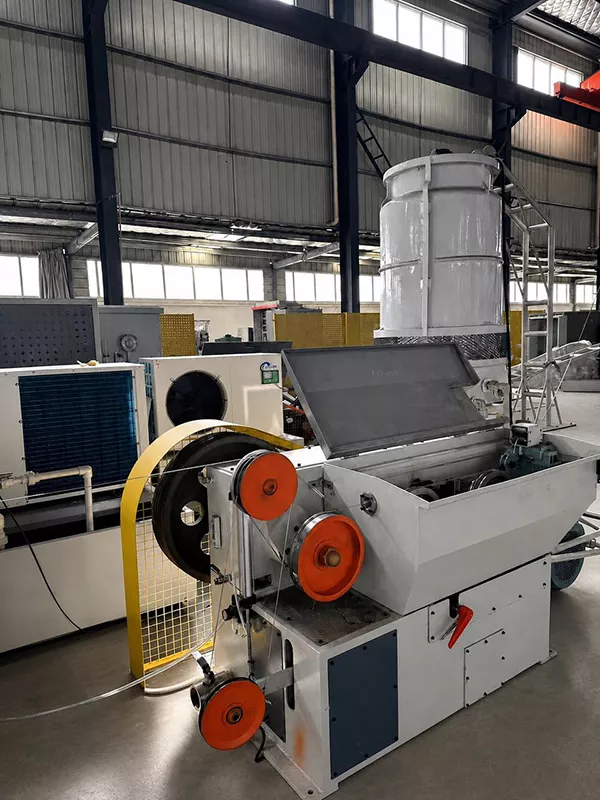

Chizish mashinasi

4 Ruloli stend

Yuvish

Qalay qoplamasi

Bobinni avtomatik almashtirish

Aniq qabul qilish

Dumaloq mis sim → simni chizish → nozik prokat → yumshatish → oqim bilan ishlov berish → issiq qalay qoplamasi → avtomatik o'rash

Asosiy ishlab chiqarish muammolari

1. Kenglik va qalinlikni nazorat qilish

Lentaning kengligi va qalinligi lehim bilan aloqa qilish maydonini, elektr qarshiligining mustahkamligini va modul tartibining barqarorligini aniqlaydi. Keng, yupqa shinali mahsulotlar uchun prokat paytida hatto kichik tebranishlar ham keyingi qalay qoplama va o'rash bosqichlarida kuchaytiriladi.

2. Chiziq tekisligi va tekisligi

Chiziqning tekisligi va tekisligi qalay qoplamasi, kuchlanish barqarorligi va o'rashning tozaligi paytida yo'lga ta'sir qiladi. Yomon to'g'rilik chiziqning aylanib ketishiga olib keladi, bu esa notekis o'rashga yoki keyingi jarayonlarda sozlash uchun to'xtab qolishga olib keladi.

3. Yuvish va mexanik xossalari

Prokatlangan mis chiziqlar mexanik xususiyatlarini sozlash uchun tavlanishni talab qiladi. Noto'g'ri tavlanish haddan tashqari qattiqlikka olib keladi, bu modulda keyingi lehim va stressni bartaraf etishga to'sqinlik qiladi; aksincha, haddan tashqari tavlanish ishlab chiqarish barqarorligi va o'lchov mustahkamligini buzishi mumkin.

4. Qalay qoplamasining bir xilligi

Issiq bo'yalgan qalay qoplamasi lentaning yuzasi va qirralarini to'liq qoplashni talab qiladi. Juda yupqa qoplama lehim qobiliyatini buzadi, haddan tashqari qalin qoplama esa material sarfini oshiradi va o'lchamli mustahkamlikka ta'sir qilishi mumkin.

5. O'rashning mustahkamligi

Avtomatik o'rash nafaqat mahsulotning tashqi ko'rinishiga, balki keyingi qadoqlash, tashish va foydalanishga ham ta'sir qiladi. Kuchlanishni nazorat qilish, servo boshqariladigan shpal mexanizmlar va g'altakni o'zgartirish usullari kabi omillar o'rashning zichligi va chekka tekisligini aniqlaydi.

Nima uchun onlayn o'lchov muhim

Uzluksiz ishlab chiqarishda qo'lda nuqta tekshiruvlari prokat jarayonida yuzaga keladigan kenglik va qalinlikdagi o'zgarishlar haqida o'z vaqtida fikr bildira olmaydi. Onlayn lazer o'lchovi real vaqt rejimida o'lchamdagi og'ishlarni kuzatib boradi va ma'lumotlarni operator interfeysiga yuboradi, bu operatorlarga jarayon parametrlarini zudlik bilan sozlash imkonini beradi.

PV lenta ishlab chiqaruvchilari uchun onlayn tekshirishning ahamiyati nafaqat mos kelmaydigan mahsulotlarni aniqlashda, balki partiyadan partiyaga o'zgarishini minimallashtirishda va uzluksiz ishlab chiqarish davomida izchillikni oshirishda hamdir.

Oddiy mahsulot assortimenti

PV shinalari uchun umumiy tayyor o'lchamlar kengligi 3 dan 8 mm gacha va qalinligi 0,2 dan 0,4 mm gacha. O'lchovlar, toleranslar, qalay qoplamasining qalinligi va mexanik xususiyatlariga oid maxsus talablar modul dizayni, lehimlash jarayonlari va mijozning mahsulot standartlari bilan belgilanadi.

Xulosa

PV lentasini ishlab chiqarish bitta uskunani o'z ichiga olgan jarayon emas; aksincha, bu uzluksiz, yaxlit jarayon bo'lib, o'z ichiga sim tortish, prokatlash, yumshatish, qalay bilan qoplash, tekshirish va o'rashni o'z ichiga oladi. Yuqori samarali fotovoltaik modullarni ishlab chiqarish uchun barqaror lenta o'lchamlari, yaxshi tekislik, bir xil qalay qoplamasi va boshqariladigan mexanik xususiyatlar modulning lehim sifati va uzoq muddatli ishonchliligini ta'minlash uchun asosiy hisoblanadi.
