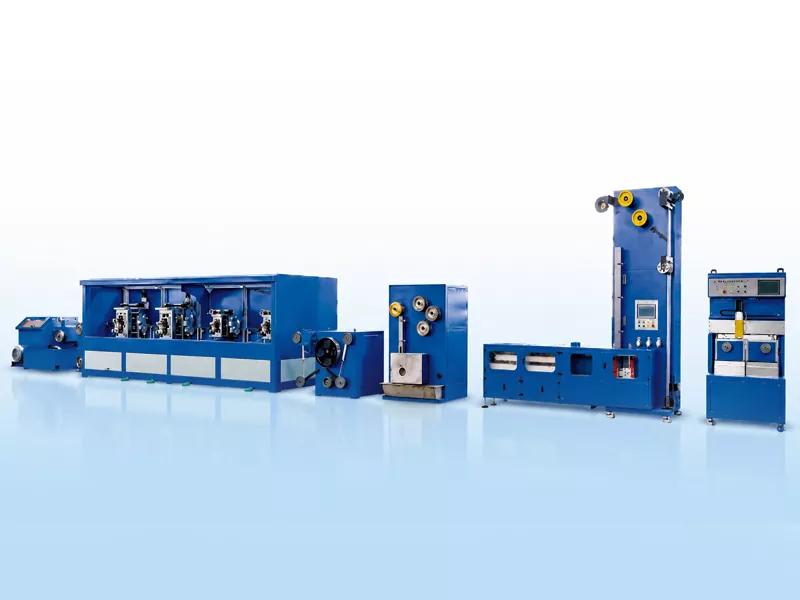

PV busbar lenta ishlab chiqarish liniyasi

GRM PV Busbar Ribbon ishlab chiqarish liniyasi TU1 kislorodsiz mis dumaloq simni yuqori aniqlikdagi qalay bilan qoplangan tekis o'tkazuvchan lentaga doimiy ravishda qayta ishlash uchun mo'ljallangan. Chiziq PV o'zaro bog'lanish lentasi, shina lentasi va aks ettiruvchi shina lentasini ishlab chiqarish uchun javob beradi.
To'liq chiziq simni chizish, nozik prokat, uzluksiz tavlanish, oqim bilan ishlov berish, issiq qalay qoplamasi va avtomatik qabul qilishni birlashtiradi. Bu PV lenta ishlab chiqaruvchilariga kenglik va qalinlik aniqligini, qalay qoplama sifatini, chiziq tekisligini va o'rashning mustahkamligini nazorat qilishda yordam beradi.
GRM shina lentasi ishlab chiqarish liniyasi uzunligi taxminan 26 m va kengligi 3 m, umumiy chiziq og'irligi taxminan 14 tonnani tashkil qiladi. Mis sim o'lchamiga, tayyor lenta o'lchamlariga, qalay tezligiga va qabul qilish usuliga qarab, dizayn tezligi 150 m / min gacha yetishi mumkin. Oddiy ishlab chiqarish sharoitida oylik ishlab chiqarish taxminan 60-80 tonnaga yetishi mumkin.

So'rov yuborish

Mahsulot tavsifi

Mis simdan tayyor shina lentasigacha

PV Busbar Ribbon ishlab chiqarish liniyasi asosan xom ashyo sifatida mis simdan foydalanadi. Sim birinchi navbatda prokat uchun kerakli diametrga tortiladi, so'ngra ko'p stendli nozik prokat orqali tekis lenta hosil qiladi. Prokatdan so'ng, mis chiziq mexanik xususiyatlarini sozlash uchun uzluksiz tavlanishdan o'tadi, so'ngra oqim bilan ishlov berish va issiq qalay bilan qoplash. Nihoyat, tayyor lenta avtomatik qabul qilish tizimi tomonidan g'altaklar yoki pancake rulonlariga o'raladi.

Chizish mashinasi

Mis sim 2,6-3,0 mm diametrli matritsalar orqali o'tkaziladi, prokatga tayyor.

4 Ruloli stend

Dumaloq mis sim tekis lentaga o'raladi, kengligi va qalinligi aniqligi nazorat qilinadi.

Yuvish

Qisqa tutashuvli tavlanish inert gazdan himoya qilish va aylanma suvni sovutish bilan mis lentaning mexanik xususiyatlarini yaxshilash uchun ishlatiladi.

Qalay qoplamasi

Issiq suvli qalay qoplamasi qo'llaniladi. Havo pichoqlari qalay qatlamining qalinligini nazorat qiladi va sovutish fanatlar sirt sifatini barqarorlashtirishga yordam beradi. Bir tomonlama qalay qoplamasining qalinligi: 0,01-0,025 mm.

Bobinni avtomatik almashtirish

Majburiy emas funksiyalarga servo travers, avtomatik g'altak almashtirish, avtomatik kesish va avtomatik lenta qilish kiradi.

Aniq qabul qilish

G'altakning o'rashi: 30 kg gacha.

Pancake bobini o'rash: ixtiyoriy 1-2 kg.

Ar-ge va patentlar

2015 yildan beri GRM PV o'zaro bog'lanish lentasi va shina lentasi uchun ishlab chiqarish uskunalarini ishlab chiqishni davom ettirdi. Kompaniya nozik prokat, ishlab chiqarish liniyasi integratsiyasi va PV lentalarini ishlab chiqarish jarayonlari bilan bog'liq bir nechta texnik patentlarni oldi.

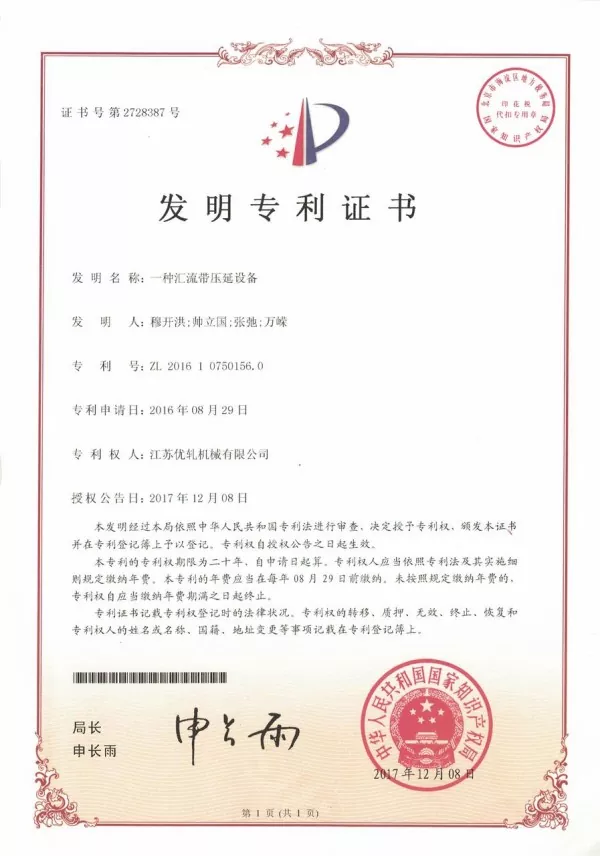

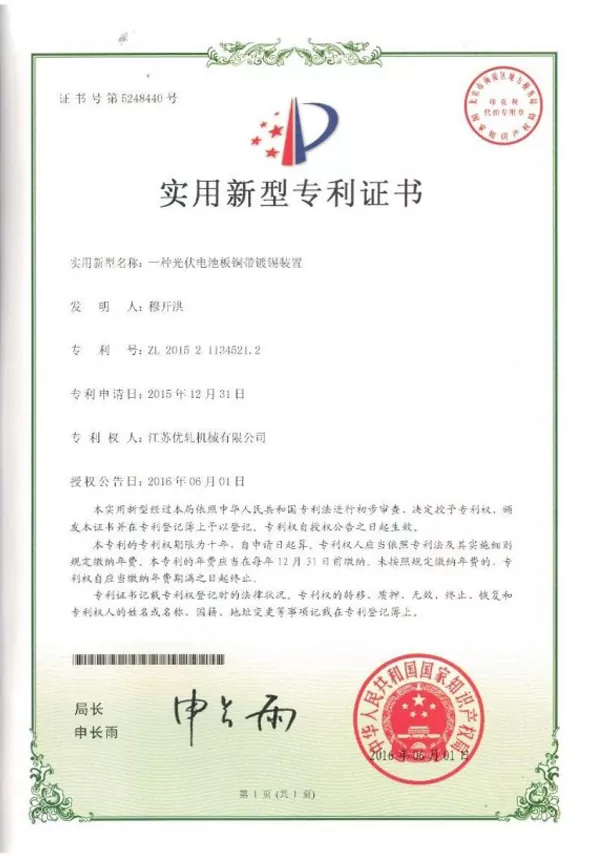

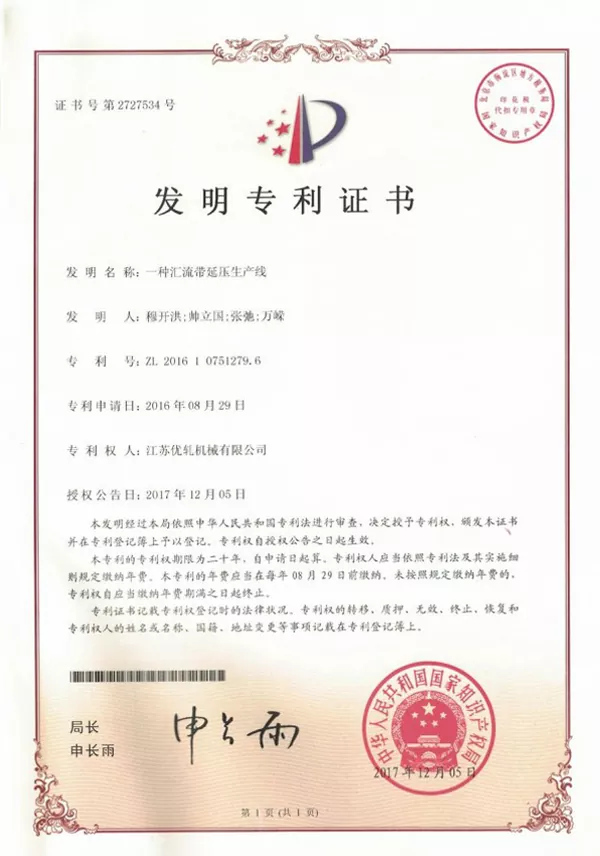

PV lenta ishlab chiqarish uskunalari uchun GRM patentlangan texnologiyalari

Asosiy xususiyatlar

Mis simni kiritishdan tayyor qalay bilan qoplangan shina lentasi chiqishigacha uzluksiz ishlab chiqarish.
Yaxshilangan o'lchamli mustahkamlik, qoplamaning bir xilligi va o'rash sifati.
Kuchlanishni muvofiqlashtirish va avtomatik qabul qilish ishlab chiqarishdagi uzilishlarni va qo'lda aralashuvni kamaytirishga yordam beradi.
Turli xil PV modul materiallari talablari uchun standart shina tasmasini va aks ettiruvchi shina lentasini ishlab chiqarishni qo'llab-quvvatlaydi.
PV lenta ishlab chiqaruvchilariga jarayonni boshqarish, mahsulotning mustahkamligi va ishlab chiqarish samaradorligiga qaratilgan integratsiyalashgan ishlab chiqarish yechimini taqdim etadi.

Tez-tez so'raladigan savollar

1.Tayyor mahsulot hajmi oralig'i qanday?

Tayyor kengligi: 3-8 mm.

Tayyor qalinligi: 0,2-0,4 mm.

2.Tolerantlik va mexanik xususiyat diapazonlari qanday?

Kenglik bardoshlik: ± 0,085 mm.

Qalinligi bardoshlik: ±0,01 mm.

Kuchlanish kuchi: ≥260 MPa.

Chiqish quvvati: 90-130 MPa.

3.Qanday qalay qoplama usuli qo'llaniladi?

Chiziq issiq bo'yalgan qalay qoplamasidan foydalanadi, lenta atrofida to'liq qoplanadi, shu jumladan ikkala yon chetlari ham.

4.Mahsulot kengligi va qalinligi qanday o'lchanadi?

To'rt stendli prokat tegirmonining to'rtinchi stendi ikkita lazerli o'lchash tizimi bilan jihozlangan, biri kenglik o'lchash uchun, ikkinchisi qalinlikni o'lchash uchun. O'lchov ma'lumotlari HMI da ko'rsatilishi mumkin.

5.Qanday materiallarni qayta ishlash mumkin?

PV Busbar Ribbon ishlab chiqarish liniyasi asosan TU1 kislorodsiz mis sim uchun mo'ljallangan. Turli xil mis qotishmalari, mahsulot o'lchamlari va maxsus lenta talablariga muvofiq moslashtirilgan konfiguratsiyalar taqdim etilishi mumkin.
